解決方案
　　實時數據庫軟件采用GE公司的Proficy Historian 3.0實時數據庫系統和Proficy Real-time Information Portal 3.0 數據可視化分析及報表WEB發布系統實現崖城作業公司的企業實時數據庫平臺和生產報表WEB發布系統的功能。

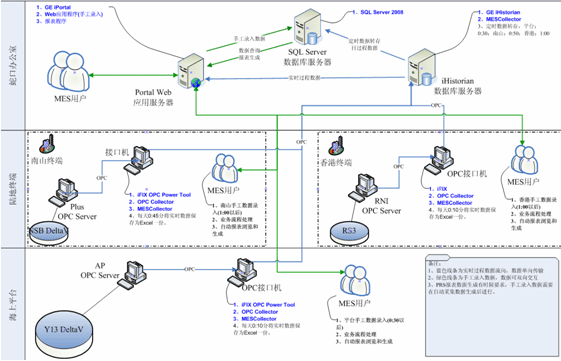

　　系統總體架構：


　　1、數據采集：海上平臺、南山終端、香港氣體接收終端三個站點分別部署接口機。海上平臺接口機通過GE iFIX Power Tool與Emerson Detal V的OPC Server通訊，實現從海上平臺中控系統的數據采集。接口機上安裝GE Historian OPC Collector，將采集數據從iFIX Power Tool中獲取上來，并將數據傳送到GE Historian；海南南山終端接口機通過GE iFIX Power Tool與Emerson Detal V的OPC Server通訊，實現與南山終端中控系統的數據采集。部署在接口機上的GE Historian OPC Collector從iFIX Power Tool中獲取數據，并將數據傳送到GE Historian中。香港氣體接收終端的中控系統是Emerson RS3（Rosemount）（以下簡稱RS3），RS3不支持OPC Server，通過對老系統RS3升級，利用RS3 RNI OPC Server將RS3的自動化數據轉換為OPC標準的數據對外發布，接口機通過GE iFIX Power Tool和RS3 RNI OPC OPC Server通訊，實現自動化數據的采集，并通過GE Historian OPC Collector將數據傳送到GE Proficy Historian。

　　2、網絡現狀與采集部署：該系統具有比較完善的網絡基礎構架，辦公室、海上平臺、南山終端、香港氣體接收終端各區域（站點）內部采用10/100M有線局域網進行連接，同時4個區域（站點）間通過DDN或衛星通信方式進行各區域（站點）的互聯。4個不同區局域間的通信方式和帶寬如下：辦公室－香港氣體接收終端DDN 256K；辦公室－南山終端DDN 128K；辦公室－海上平臺，衛星通信64K；南山終端－海上平臺，衛星通信128K。海上平臺、南山終端、香港終端三個區域分別于辦公室進行自動化數據傳輸。詳述如下：

　　海上平臺與辦公室之間通過衛星通訊實現數據傳輸，帶寬為64K，數據采集點數：256點，數據采集周期：1秒。
　　南山終端與辦公室通過DDN實現數據傳輸，帶寬為128K，數據采集點數為62點，數據采集周期為5秒。
　　香港終端與辦公室之間通過DDN實現數據傳輸，帶寬為256K，數據采集點數為171點，數據采集周期為10秒。
　　其中海上平臺與南山終端通過衛星通訊連接，當海上平臺與辦公室衛星鏈路出現問題時，數據可以通過海上平臺與南山終端的衛星鏈路實現通訊，完成數據的傳輸。

　　綜合以上部署，三個站點與辦公室GE Proficy Historian之間的數據采集運行穩定，數據每天增量約30M。

　　3、GE Proficy Historian OLE DB及SDK的利用：Historian 具有開放的應用接口，提供兩種標準接口，OLE DB 以及一個軟件開發套件(SDK)，并提供多種選配客戶端工具和應用程序。本系統充分利用Historian提供的標準接口，實現了實時數據庫與SQL Server 2008的數據交換。開發了數據定時交換程序，將實時數據庫的數據定時存儲到SQL Server中，SQL Server再對數據進行累加、計算，生成生產日報所需的月累、年累、總累數據。

　　4、生產日報表：在通過OLE DB接口將Historian中的數據保存到SQL Server數據庫后，SQL Server數據庫通過存儲過程、JOB實現數據自動累加、計算功能，此后則可以通過報表工具生成各個站點所需的生產日報表。

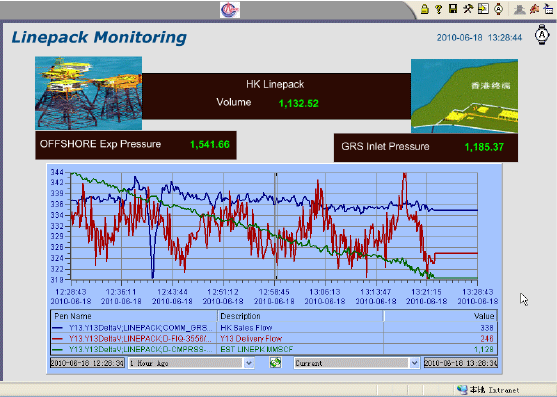

　　5、數據展現：該系統使用了GE Proficy的RTIP產品，實現了實時數據和歷史數據的可視化展現與分析。見下圖：
