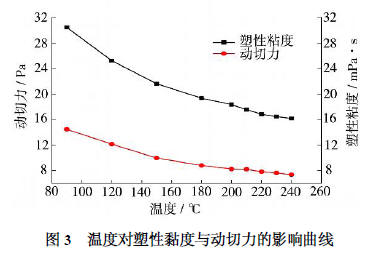

鉆井液賓漢流變參數(shù)隨溫度的變化曲線如圖3所示。

　　從圖3 可以看出,隨溫度升高,塑性黏度和動(dòng)切力均呈減小的趨勢(shì),當(dāng)溫度超過(guò)200 ℃時(shí)減小程度變?nèi)酢＿@一方面是因?yàn)闇囟壬�高造成液相黏度降�?另一方面是聚合物對(duì)固相顆粒的吸附、成網(wǎng)和絮凝作用隨溫度的升高而降低。當(dāng)溫度高于200 ℃時(shí),由于在此超高溫條件下聚合物分子之間可能存在一定程度的交聯(lián),聚合物分子在粘土顆粒的表面吸附能力大大降低,所以粘土顆粒的高溫分散作用明顯。

　　212 　壓力對(duì)鉆井液流變性的影響

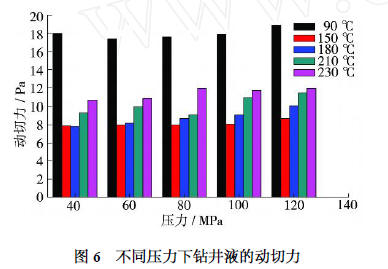

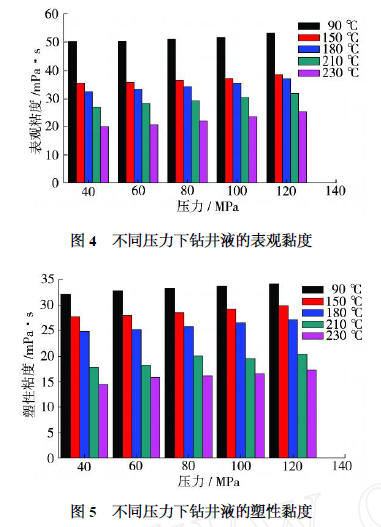

　　進(jìn)一步考察高溫高壓條件下壓力對(duì)鉆井液流變性的影響。不同壓力下超高溫鉆井液的表觀黏度、塑性黏度和動(dòng)切力分別如圖4 、圖5 、圖6 所示。

　　從圖4～6 可以看出:

　　1) 在一定溫度下,隨著壓力的增大,鉆井液的表觀黏度與塑性黏度總體上均呈上升趨勢(shì),而動(dòng)切力的變化規(guī)律不明顯;

　　2) 當(dāng)溫度低于150 ℃時(shí),流變參數(shù)隨壓力的變化較弱,當(dāng)溫度為150 ℃以上時(shí),隨著壓力的增大,流變參數(shù)的變化更加明顯;

　　3) 溫度對(duì)流變參數(shù)的影響占主導(dǎo)地位,與溫度相比,壓力的影響程度要小得多。
